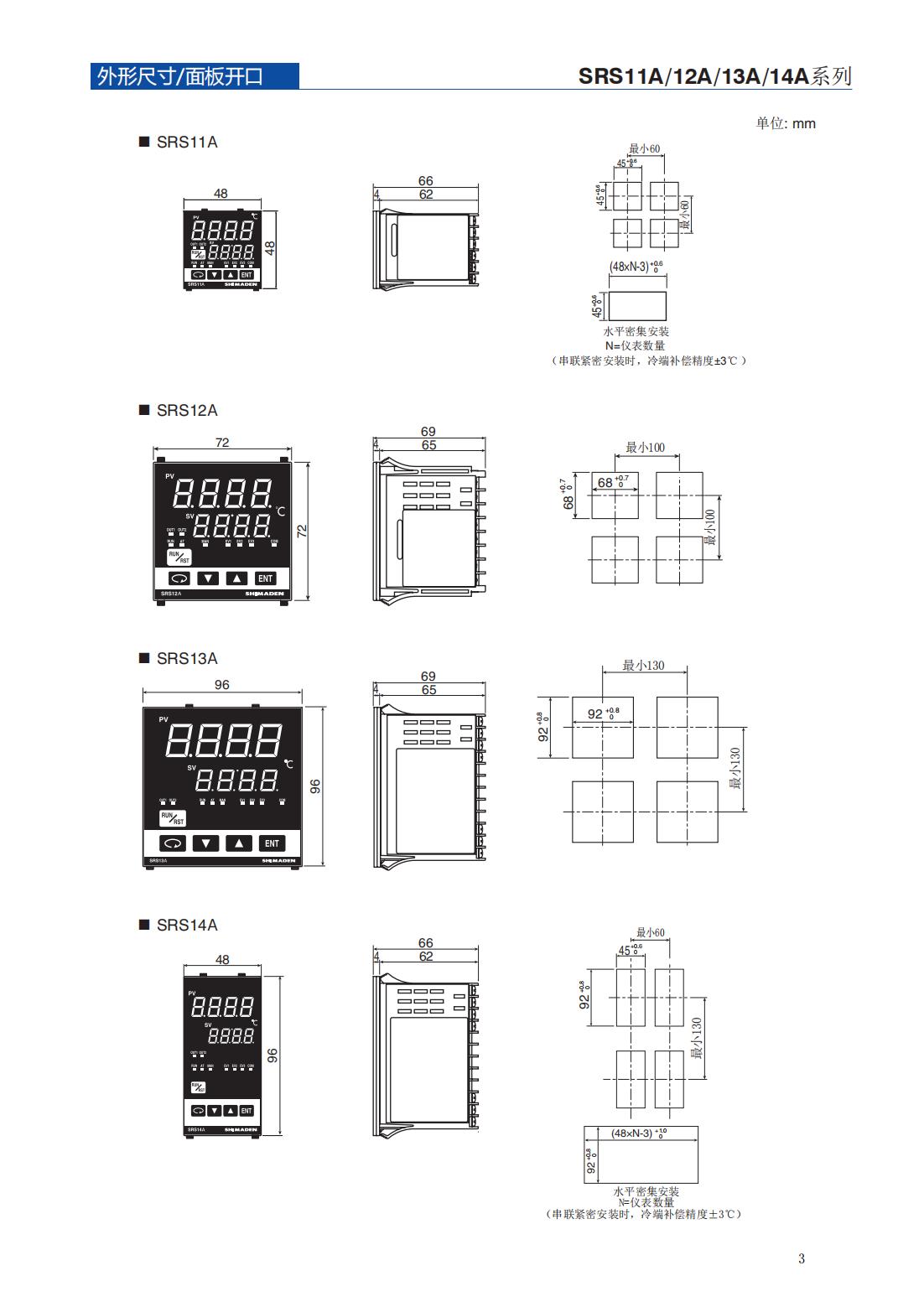

1. 系   列

SRS12A-

72 × 72   DIN 数字调节器

SRS13A-

96 × 96   DIN 数字调节器

SRS14A-

96 × 48   DIN 数字调节器

2. 输   入

8

自由输入

热电偶

B，R，S，K，E，J，T，N，PL Ⅱ, WRe5-26，{ U，L（DIN43710)}，AuFe-Cr

热电阻

Pt100／JPt100

电压（mV）

-10 ～ 10，0 ～ 10，0 ～ 20，0 ～ 50， 0 ～ 100，10 ～ 50mV DC

允许刻度（不允许反向刻度）

范   围 ：-1999 ～ 9999

间    隔 ：10 ～ 10000

6

电压  ( V )

-1 ～ 1，0 ～ 1，0 ～ 2，0 ～ 5，1 ～ 5，0 ～ 10 V DC输入阻抗 ：500kΩ 以上

3. 调节输出 1

Y

接   点

1a   接点容量 ：240VAC    2A ／阻性负载    比例周期 ：1 ～ 120 秒

I

电   流

4 ～ 20mA DC   负载阻抗 ：小于 600Ω

P

SSR 驱动电压

12V ±1.5V DC  小于 30mA     比例周期 ：1 ～ 120 秒

V

电   压

0 ～ 10V DC   负载电流 ：小于2mA

4.  调节输出 2

附加事件输出

附加外部输入控制信号  (DI) （选件）

N-

无

Y-

接   点

1a   接点容量 ：240VAC    2A ／阻性负载    比例周期 ：1 ～ 120 秒

I-

电   流

4 ～ 20mA DC   负载阻抗 ：小于 600Ω

P-

SSR 驱动电压

12V ±1.5V DC  小于 30mA     比例周期 ：1 ～ 120 秒

V-

电   压

0 ～ 10V DC   负载电流 ：小于2mA

E-

附加事件输出1点       (EV3)

D-

附加事件输出1点       (DI4)

5.  电  源

90-

100 ～240VAC ±10%   50/60Hz

08-

24V AC/DC       ±10%   50/60Hz

6.  程序功能   （选件）

N

无

P

最多4条曲线 总计32步

7.  事件输出   （选件）

0

无

1

事件输出2点 （ EV1， EV2）

8.  模拟输出   （选件）

0

无

3

0 ～ 10mV DC   输出阻抗 ：  10Ω

4

4 ～ 20mA DC    阻性负载 ：300Ω 以下

6

0 ～    10V DC   负载电流 ：2mA 以下

9.  CT输入     （选件）

0

无

1

CT输入2点（CT单独销售）

当调节输出1和2为Y型或P型时可选

10. 外部输入控制信号（DI）（选件）

0

无

2

外部控制输入3点（ DI1， DI2， DI3）

11. 通讯功能  （选件）

0

无

5

RS-485（ SHIMADEN 标准协议 ，MODBUS 协议）

12. 特殊事项

0

无

9

有

1.  系列

SRS11A-

48 × 48   DIN 数字调节器

2. 输   入

8

自由输入

热电偶

B， R， S， K， E， J， T， N， PL Ⅱ,

WRe5-26， { U， L（ DIN43710)}， AuFe-Cr

热电阻

Pt100 ／ JPt100

电压（mV）

-10 ～ 10， 0 ～ 10， 0 ～20， 0 ～ 50， 0 ～ 100， 10 ～50mV DC

允许刻度

（不允许反向刻度 ）

范   围：-1999 ～   9999

间   隔：      10 ～ 10000

6

电压  ( V )

-1 ～ 1， 0 ～ 1， 0 ～ 2， 0 ～ 5， 1 ～ 5， 0 ～ 10 V DC输入阻抗：大于 500kΩ

3. 调节输出1

Y

接   点

1a   接点容量：240VAC    2A ／阻性负载    比例周期：1 ～ 120 秒

I

电   流

4 ～ 20mA DC   负载阻抗：小于600Ω

P

SSR 驱动电压

12V ±1.5V DC  小于 30mA     比例周期：1 ～ 120 秒

V

电   压

0 ～ 10V DC   负载电流：小于2mA

4. 调节输出2

附加事件输出

附加外部输入控制信号  (DI) （选件）

N-

无

Y-

接   点

1a  接点容量  ：240VAC   2A ／阻性负载   比例周期：1 ～ 120 秒

I-

电   流

4 ～ 20mA DC   负载阻抗：小于600Ω

P-

SSR 驱动电压

12V ±1.5V DC  小于 30mA     比例周期：1 ～ 120 秒

V-

电   压

0 ～ 10V DC   负载电流：小于2mA

E-

附加事件输出1点           (EV3)

D-

附加事件输出1点           (DI4)

5. 电   源

90-

100 ～ 240VAC ±10%    50/60Hz

08-

24V AC/DC ±10%   50/60Hz

6. 程序功能        （选件）

N

无

P

最多4条曲线 总计32步

7. 事件输出        （选件）

0

无

1

事件输出2点 （ EV1， EV2）

8. 模拟输出/通讯（选件）

0

无

3

0 ～ 10mV DC   输出阻抗：  10Ω

4

4 ～ 20mA DC    阻性负载：300Ω 以下

6

0 ～    10V DC   负载电流：2mA 以下

5

RS-485（ SHIMADEN 标准协议，MODBUS 协议）

9. 外部输入控制信号（DI）/CT输入（选件）

0

无

1

CT输入2点（CT单独销售）

当调节输出1和2为Y型或P型时可选

2

外部控制输入3点（ DI1， DI2， DI3）

10. 特殊事项

0

无

9

有
